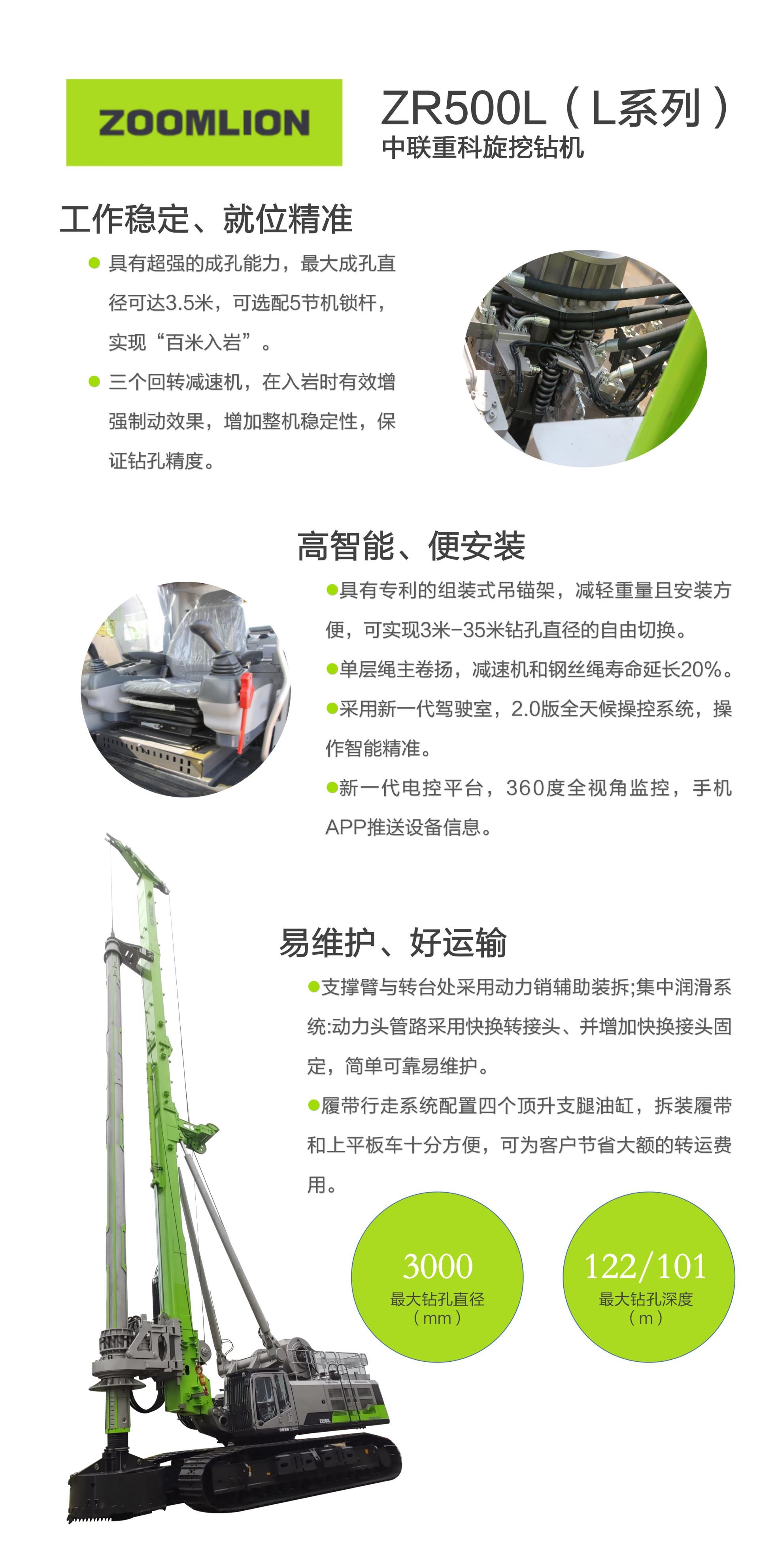

ZR500L
-
- 选择产品类型
-
- 选择产品小类
-
请先选择产品类型
- 产品形貌
- 规格设置
-
1.具有超强的成孔力， ，**大成孔直径可达3. 5米， ，可
选配5节机锁杆， ，实现“百米入岩”。。。。
2.三个回转减速机， ，在入岩时有用增强制动效果， ，增添
整机稳固性， ，包管钻孔精度。。。。
3.具有专利的组装式吊锚架， ，减轻重量且装置利便， ，可
实现3米－3. 5米钻孔直径的自由切换。。。。
4.单层绳主卷扬， ，减速机和钢丝绳寿命长20%.
5.接纳新一代驾驶室， ，2. 0版全天候操控系统， ，操作智能
精准；；；；；；
6.新一代电控平台， ，360度全视角监控， ，手机APP推送
装备信息；；；；；；
7.支持臂与转台处接纳动力销辅助装拆；；；；；；集中润滑系统；；；；；；
动力头管接纳快换转讨论、并增添速换讨论牢靠， ，简
单可靠易维护。。。。
8.履带行走系统设置四个顶升支腿油缸， ，拆装履带和上
平板车十分利便， ，可为客户节约大额的转运用度。。。。
|
ZR500L 旋挖钻机性能参数表 |
|||
|
主要参数 |
单位 |
数值 |
备注 |
|
钻孔参数 |
|||
|
**大钻孔直径 |
mm |
3000/3500 （选配） |
? |
|
**大钻孔深度 |
m |
122/101 |
摩阻杆/机锁杆 |
|
动力头 |
|||
|
**大输出扭矩 |
kN.m |
500 |
? |
|
转速规模 |
rpm |
5.8～22 |
? |
|
加压系统 |
|||
|
加压方法 |
加压油缸 |
||
|
加压力 |
kN |
480 |
? |
|
起拔力 |
kN |
480 |
? |
|
**大加压行程 |
mm |
6000 |
? |
|
主卷扬 |
|||
|
卷筒结构型式 |
单层， ，一筒双机 |
||
|
**大单绳拉力 |
kN |
600 |
? |
|
**大速率 |
m/min |
55 |
? |
|
钢丝绳直径 |
mm |
46 |
? |
|
副卷扬 |
|||
|
**大单绳拉力 |
kN |
112 |
? |
|
**大速率 |
m/min |
60 |
? |
|
钢丝绳直径 |
mm |
22 |
? |
|
桅杆倾角 |
|||
|
前/后 |
° |
5/15 |
? |
|
左/右 |
° |
3 |
? |
|
发念头 |
|||
|
发念头型号 |
Cummins?QSX15-C600 |
||
|
发念头额定功率 |
kW |
447 |
? |
|
发念头排放标准 |
Ⅲ |
||
|
发念头排量 |
L |
15 |
? |
|
底盘 |
|||
|
履带外宽（**小~**大） |
mm |
4050-5500 |
? |
|
履带板宽度 |
mm |
1000 |
? |
|
尾部回转半径 |
mm |
5130 |
? |
|
履带总长度 |
mm |
8200 |
? |
|
整机 |
|||
|
事情质量 |
t |
185 |
含钻杆Φ钻具 |
|
**大牵引力 |
kN |
918 |
? |
|
**大行走速率 |
km/h |
1.35 |
? |
|
整机高度 |
m |
31 |
|
|
??????????????????????????????????????????????????????????????????? 可设置钻杆型号 |
|||
|
型号 |
钻深m |
备注 |
|
|
摩阻杆Φ630-6×22 |
122 |
标配 |
|
|
摩阻杆Φ630-6×20 |
110 |
选配 |
|
|
摩阻杆Φ630-5×22 |
102 |
||
|
摩阻杆Φ630-5×20 |
92 |
||
|
机锁杆Φ630-5×22 |
101 |
||
|
机锁杆Φ630-4×20 |
72 |
||
| 机锁杆Φ630-4×22 |
80 |
标配 |
|
|
机锁杆Φ630-4×24 |
88 |
需加装2米标准节 |
|
